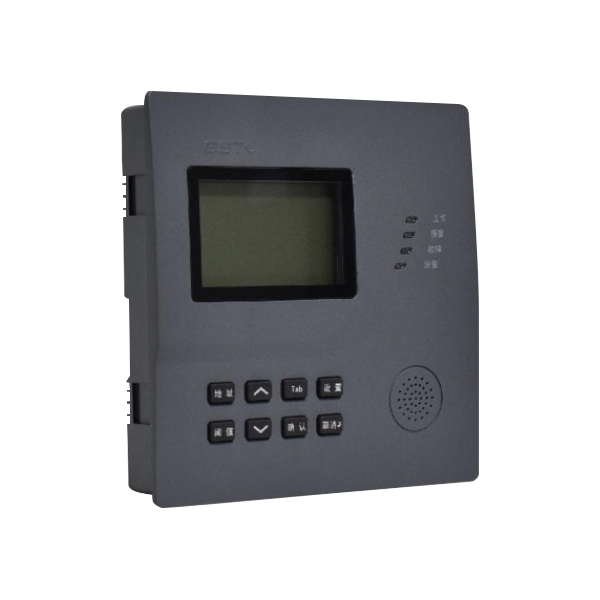

一、DH-GSTN5600信号处理单元产品概述

　　DH-GSTN5600剩余电流式电气火灾监控探测器为分体式多路探测器，由信号处理单元和外置剩余电流传感器组成，*多可以同时监测10路剩余电流传感器，是民用或一般工业建筑中电气火灾监控系统设计时经济节能的优选方案。

　　DH-GSTN5600探测器的信号处理单元既可嵌装于配电柜和配电箱的表面，也可固定于配电柜和配电箱内的导轨上；通过二总线与海湾公司的GST-DH9000系列电气火灾监控设备等构成电气火灾监控报警系统。

　　探测器信号处理单元配接的剩余电流传感器按过线电流或过线孔径分为9种规格型号，既方便用户酌情选择，同时也可提高测量的精确度。
二、DH-GSTN5600系列探测器型号与传感器参数关系表
探测器型号     主回路额定工作电流     穿线孔径(mm)
适用电缆
DH-GSTN5600/3        63A            闭口、圆孔Φ31
DH-GSTN5600/5        160A             闭口、圆孔Φ50
DH-GSTN5600/7        250A             闭口、圆孔Φ73
DH-GSTN5600/9        400A          闭口、圆孔Φ93
DH-GSTN5600/11        800A          闭口、圆孔Φ112
适用母排
DH-GSTN5600/12F       100A铜排     闭口、方孔128×56
DH-GSTN5600/22F        400A铜排     闭口、方孔223×56
DH-GSTN5600/40F   1000A铜排     闭口、方孔402×52
DH-GSTN5600/50F   2000A铜排     闭口、方孔502×152
